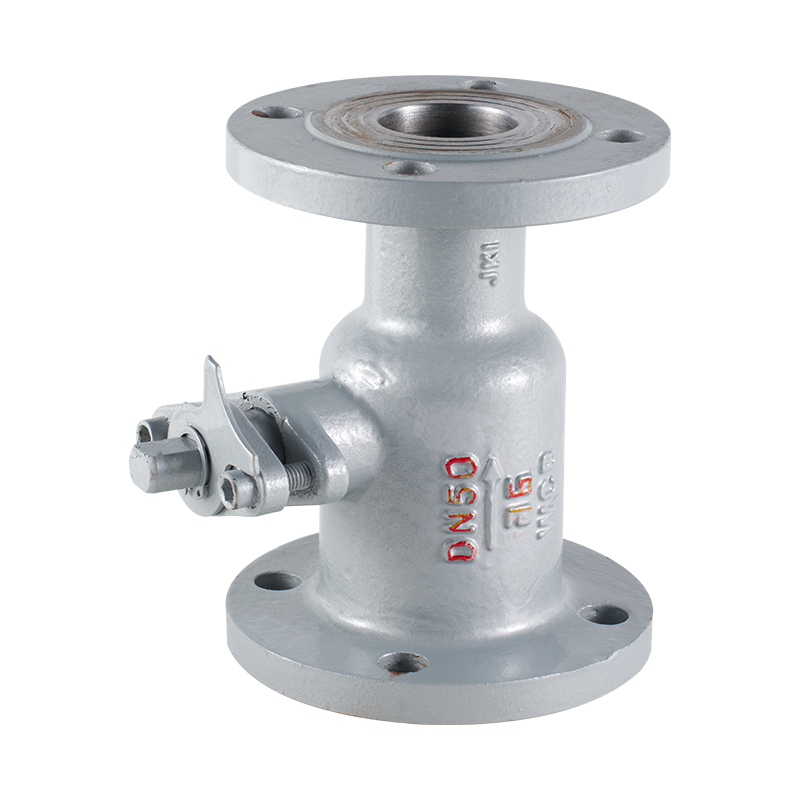

一体式高温球阀

集成高温球阀旨在满足需要可靠、高效控制高温流体的行业的需求。该阀门设计用于承受严酷的高温，确保传统阀门可能失效的应用中的安全性、使用寿命和精度。

获取报价

描述
产品数据
产品图纸
联系我们

尺寸：1/2''-10''(DN15~DN250)
压力：150LB/300LB
阀体/阀盖：纸箱钢 A216 Gr.WCB
不锈钢 316 - A351 Gr.CF8M
不锈钢F316
座椅：RPTEF/TFM1600
最高温度：450°F 232°C
结束： ASME B16.5-RF
ASME B16.5-TRJ
由于高温球阀的可更换性，
我们可以提供可互换长度的产品：截止阀、闸阀、排污阀和球阀。

技术规格
1、设计制造标准：GB/T-12237
2、压力、温度标准：GB/T13927-2008
3、端面尺寸标准：GB/T-12221、JB/T-1686
4、法兰标准：GB/T-2592、JB/T-79.15。试验检验台：GB/T-13927、JB/T-9092

性能规格

材料名称	适用温度	适用介质
CF8	≤150℃	硝酸
0Cr18Ni9		硝酸
CF8M		硝酸
0Cr18Ni12Mo2Ti		硝酸
CF3		硝酸
00Cr18Ni10		硝酸
CF3M		硝酸
00Cr17Ni14Mo2		硝酸

执行标准

项目	设计与生产	压力和温度等级
标准型	API 6D	ANSI B16.34
法兰标准	结构长度	检验与试验
ANSI B16.5	ANSI B16.10	API 598

试验压力

类型	兆帕	拜县
强度测试	7.5	1125
高压密封试验（水）	5.5	815
低压密封试验（空气）	5-7巴

试验压力 (API 1598)

类型	兆帕	拜县
强度测试	3.0	450
高压密封试验（水）	2.2	314
低压密封试验（空气）	5-7巴

150L乙外形尺寸及连接尺寸（毫米）

公称直径		单位压力等级	L	D	D1	D2	H	乙	Z-φd	D0
在	毫米	单位压力等级	L	D	D1	D2	H	乙	Z-φd	D0
1/2”	15	150磅	108	90	60.5	35	72	12	4-16	115
1/2”	15	10-k	108	95	70	51	72	12	4-15	115
3/4”	20	150磅	117	100	70	43	76	13.5	4-16	115
3/4”	20	10-k	117	100	75	56	76	14	4-15	115
1”	25	150磅	127	110	79.5	51	92	15	4-16	150
1”	25	10-k	127	125	90	67	92	14	4-19	150
1 _1/2 ”	40	150磅	165	125	98.5	73	123	18	4-16	200
1 _1/2 ”	40	10-k	165	140	105	81	123	16	4-19	200
2英寸	50	150磅	178	150	120.5	92	132	19.5	4-19	200
2英寸	50	10-k	178	155	120	96	132	16	4-19	200
2 _1/2 ”	65	150磅	190	180	139.5	105	164	23	4-19	320
2 _1/2 ”	65	10-k	190	175	140	116	164	18	4-19	320
3英寸	80	150磅	203	190	152.5	127	173	24.5	4-19	320
3英寸	80	10-k	203	185	150	126	173	18	8-19日日日日日日	320
4英寸	100	150磅	229	230	190.5	157	210	24.5	8-19日日日日日日	450
4英寸	100	10-k	229	210	175	151	210	18	8-19日日日日日日	450
6"	150	150磅	394	280	241.5	216	288	16	8-22	800
6"	150	10-k	394	280	240	212	288	22	8-23	800
8英寸	200	150磅	457	345	298.5	270	374	29	8-22	1120
8英寸	200	10-k	457	330	290	262	374	22	12-23日	1120
10"	250	150磅	533	405	362	324	366	31	12-25日日日日日日	1420
10"	250	10-k	533	400	355	324	366	24	12-25日日日日日日	1420
12英寸	300	150磅	610	485	432	381	412	32.5	12-25日日日日日日	1420
12英寸	300	10-k	610	445	400	368	412	24	16-25日	1420

300Lb外形尺寸及连接尺寸（mm）

公称直径		单位压力等级	L	D	D1	D2	H	乙	Z-φd	D0
在	毫米	单位压力等级	L	D	D1	D2	H	乙	Z-φd	D0
1/2”	15	300磅	140	95	66.5	35	72	15	4-16	100
1/2”	15	20-k	140	95	70	51	72	14	4-15	100
3/4”	20	300磅	152	115	82.5	43	76	16.5	4-19	100
3/4”	20	20-k	152	100	75	56	76	16	4-15	100
1”	25	300磅	165	125	89	51	92	18	4-19	140
1”	25	20-k	165	125	90	67	92	16	4-19	140
1 _1/2 ”	40	300磅	190	155	114.5	73	123	21.5	4-22	200
1 _1/2 ”	40	20-k	190	140	105	81	123	18	4-19	200
2英寸	50	300磅	216	165	127	92	132	23	8-19日日日日日日	200
2英寸	50	20-k	216	155	120	96	132	18	8-19日日日日日日	200
2 _1/2 ”	65	300磅	241	190	149	105	164	26	8-22	250
2 _1/2 ”	65	20-k	241	175	140	116	164	20	8-19日日日日日日	250
3英寸	80	300磅	283	210	168.5	127	173	29	8-22	250
3英寸	80	20-k	283	200	160	132	173	22	8-23	250
4英寸	100	300磅	305	255	200	157	210	32.5	8-22	250
4英寸	100	20-k	305	225	185	160	210	24	8-23	250
6"	150	300磅	403	320	270	216	336	37	12-22日	350
6"	150	20-k	403	305	260	230	336	28	12-25日日日日日日	350
8英寸	200	300磅	502	380	330	270	385	42	12-25日日日日日日	400
8英寸	200	20-k	502	350	305	275	385	30	12-25日日日日日日	400
10"	250	300磅	568	445	387.5	324	370	48.5	16-29日	450
10"	250	20-k	568	430	380	345	370	34	12-27	450
