Z40W美标、日标闸阀

不锈钢法兰闸阀是一种工业阀门，由于其耐用性、强度和耐腐蚀性而广泛应用于各种应用。该阀门因其能够控制需要高卫生标准和耐腐蚀性化学品的管道中的流体流动而受到特别青睐。

获取报价

描述
产品数据

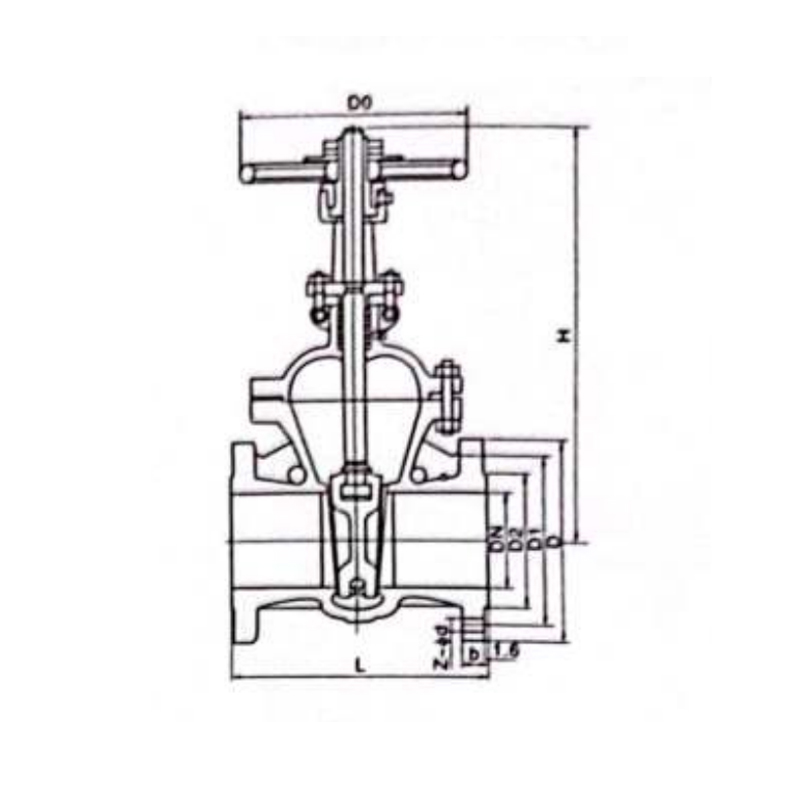

产品图纸
联系我们

主要参数规格
设计和制造：铸钢闸阀符合API 600(ISO 10434)、API 6D；铸造不锈钢闸阀符合 API 603、API 600
检验和试验：API598、API600或API 6D
端部法兰尺寸：ASME B16.5（适用于NPS≤24、ASME B 16.47系列B、API 605、ASME B16.47 A系列、MSS SP-44（适用于NPS>24）
BW端尺寸：ASME B16.25
面对面和端到端：ASME B16.10
压力-温度额定值：ASME B16.34

产品范围
阀体材质：碳钢、不锈钢、合金钢
公称直径：2"~36"(DN50~DN900)
端接：RF、RTJ、BW
压力范围：Class150~900(PN16~PN150)
工作温度：-29℃~560℃
操作方式：手轮、齿轮、电动执行器等

性能规格

材料名称	适用温度	适用介质
CF8	≤200℃	硝酸
0Cr18Ni9		硝酸
CF8M		硝酸
0Cr18Ni12Mo2Ti		硝酸
CF3		硝酸
00Cr18Ni10		硝酸
CF3M		硝酸
00Cr17Ni14Mo2		硝酸

测试压力150磅

类型	150L乙		300磅		600磅
类型	兆帕	拜县	兆帕	拜县	兆帕	拜县
外壳测试	3.0	450	7.5	1125	15.0	2225
密封试验（水）	2.2	314	7.5	815	11.0	1628
密封试验（空气）	5-7 酒吧

150磅尺寸及连接尺寸（毫米）

NPS 公称直径		单一压力等级	L	D	D1	D2	H	乙	Z-φd	D0
在	毫米	单一压力等级	L	D	D1	D2	H	乙	Z-φd	D0
1/2”	15	150L乙	108	90	60.5	35	188	12	4-16	90
1/2”	15	10-k	108	95	70	51	188	12	4-15	90
3/4”	20	150L乙	117	100	70	43	202	13.5	4-16	90
3/4”	20	10-k	117	100	75	56	202	14	4-15	90
1”	25	150L乙	127	110	79.5	51	225	15	4-16	100
1”	25	10-k	127	125	90	67	225	14	4-19	100
1 _1/2 ”	40	150L乙	165	125	98.5	73	362	18	4-16	200
1 _1/2 ”	40	10-k	165	140	105	81	362	16	4-19	200
2英寸	50	150L乙	178	150	120.5	92	409	19.5	4-19	200
2英寸	50	10-k	178	155	120	96	409	16	4-19	200
2 _1/2 ”	65	150L乙	190	180	139.5	105	500	23	4-19	250
2 _1/2 ”	65	10-k	190	175	140	116	500	18	4-19	250
3英寸	80	150L乙	203	190	152.5	127	570	24.5	4-19	250
3英寸	80	10-k	203	185	150	126	570	18	8-19日日日日日日日	250
4英寸	100	150L乙	229	230	190.5	157	590	24.5	8-19日日日日日日日	250
4英寸	100	10-k	229	210	175	151	590	18	8-19日日日日日日日	250
6"	150	150L乙	267	280	241.5	216	630	26	8-22	300
6"	150	10-k	267	280	240	212	630	22	8-23	300
8英寸	200	150L乙	292	345	298.5	270	960	29	8-22	350
8英寸	200	10-k	292	330	290	262	960	22	12-23日	350
10"	250	150L乙	330	405	362	324	1158	31	12-25日日日日日日	400
10"	250	10-k	330	400	355	324	1158	24	12-25日日日日日日	400
12英寸	300	150L乙	356	485	432	381	1378	32.5	12-25日日日日日日	450
12英寸	300	10-k	356	445	400	368	1378	24	16-25日	450
14英寸	350	150L乙	381	535	476	413	1543	35.5	12-29日日	500
14英寸	350	10-k	381	490	445	413	1543	26	16-27日日日	500
16英寸	400	150L乙	406	595	539	470	1738	37	16-29日日	600
16英寸	400	10-k	406	560	510	475	1738	28	16-27日日日	600

300磅 dimensions and connection dimensions (mm)

NPS 公称直径		单一压力等级	L	D	D1	D2	H	乙	Z-φd	D0
在	毫米	单一压力等级	L	D	D1	D2	H	乙	Z-φd	D0
1/2”	15	300磅	140	95	66.5	35	201	15	4-16	100
1/2”	15	20-k	140	95	70	52	201	14	4-15	100
3/4”	20	300磅	152	115	82.5	43	212	16.5	4-19	100
3/4”	20	20-k	152	100	75	58	212	16	4-15	100
1”	25	300磅	165	125	89	51	237	18	4-19	140
1”	25	20-k	165	125	90	70	137	16	4-19	140
1 _1/2 ”	40	300磅	190	155	114.5	73	407	21.5	4-22	200
1 _1/2 ”	40	20-k	190	140	105	85	407	18	4-19	200
2英寸	50	300磅	216	165	127	92	424	23	8-19日日日日日日日	200
2英寸	50	20-k	216	155	120	100	424	18	8-19日日日日日日日	200
2 _1/2 ”	65	300磅	241	190	149	105	265	26	8-22	250
2 _1/2 ”	65	20-k	241	175	140	120	265	20	8-19日日日日日日日	250
3英寸	80	300磅	283	210	198.5	127	535	29	8-22	250
3英寸	80	20-k	283	200	160	135	535	22	8-23	250
4英寸	100	300磅	305	255	200	157	615	32.5	8-22	250
4英寸	100	20-k	305	225	185	160	615	24	8-23	250
6"	150	300磅	403	320	270	216	795	37	12-22日	350
6"	150	20-k	403	305	260	230	795	28	12-25日日日日日日	350
8英寸	200	300磅	419	380	330	270	1012	42	12-25日日日日日日	400
8英寸	200	20-k	419	350	305	275	1012	30	12-25日日日日日日	400
10"	250	300磅	457	445	287.5	324	1231	48.5	16-29日日	450
10"	250	20-k	457	430	380	345	1231	34	16-27日日日	450

600磅 dimensions and connection dimensions (mm)

NPS 公称直径		单一压力等级	L	D	D1	D2	H	乙	Z-φd	H
在	毫米	单一压力等级	L	D	D1	D2	H	乙	Z-φd	H
2英寸	50	600磅	292	165	127	92	458	32.5	8-19日日日日日日日	250
2 _1/2 ”	65	600磅	330	190	149	105	485	36	8-22	250
3英寸	80	600磅	356	210	168	127	570	39	8-22	250
4英寸	100	600磅	432	275	216	157	690	45.5	8-25	350
6"	150	600磅	559	355	292	218	910	55	12-29日日	450
8英寸	200	600磅	660	420	349	270	1064	63	12-32	500
