J41W美标、日标截止阀

手轮操作的螺栓阀盖截止阀是一种多功能且可靠的工业阀门，专为精确控制流体流量而设计。它广泛应用于各个领域，包括化学加工、石化、石油和天然气以及水处理，这些领域的精确控制和安全性非常重要。

获取报价

描述
产品数据

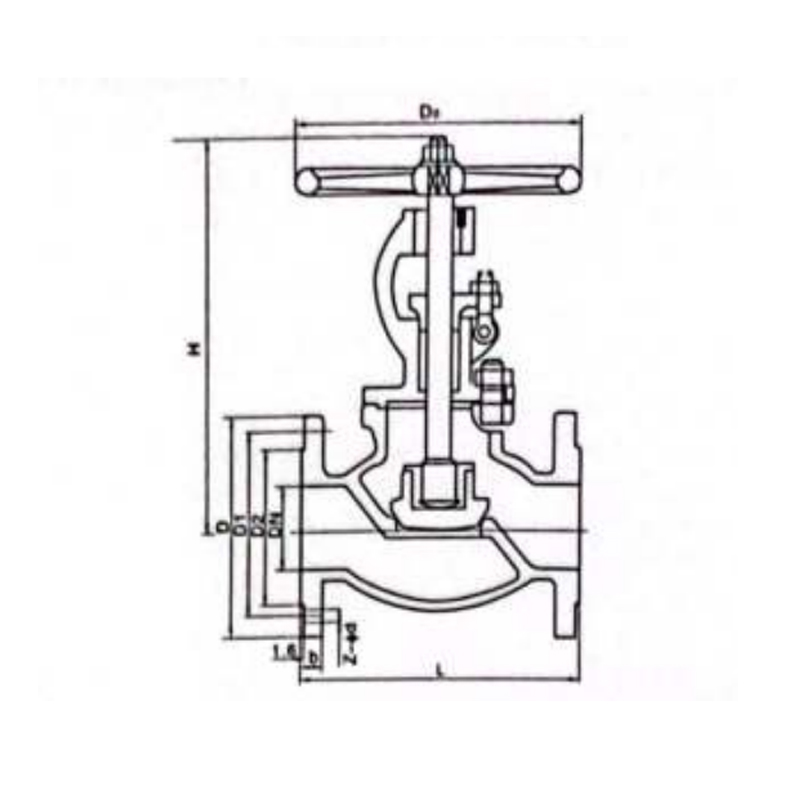

产品图纸
联系我们

产品说明
A. 尺寸 1/2 英寸至 24 英寸。
B、铸造材质：WCC、WCB、C6、C12、LCB、LCC、CF8、CF8M、CF3、CF3M等。
C、锻造材质：A105 F304 F321 F316 F316L F304L F51
D. 根据 ANSI B16.5 DIN2543-2545 JIS B2220 通过 RF/FF/RTJ 进行端部连接
E. 设计：AMSE B16.34 DIN 3356 EN13709 BS 1873
F. 根据 API 598 设计和测试
G. CL150LB -CL2500LB 温度：-140-400（摄氏度）
H.控制装置：手动。气动。液压。机动化。齿轮和蜗杆。

性能规格

材料名称	适用温度	适用介质
CF8	≤200℃	硝酸
0Cr18Ni9		硝酸
CF8M		硝酸
0Cr18Ni12Mo2Ti		硝酸
CF3		硝酸
00Cr18Ni10		硝酸
CF3M		硝酸
00Cr17Ni14Mo2		硝酸

测试压力150磅

类型	150L乙		300磅		600磅
类型	兆帕	拜县	兆帕	拜县	兆帕	拜县
外壳测试	3	450	7.5	1125	15	2225
密封试验（水）	2.2	314	5.5	815	11	1628
密封试验（空气）	5-7 酒吧

150磅尺寸及连接尺寸（毫米）

NPS 公称直径		单一压力等级	L	D	D1	D2	H	乙	Z-φd	H
在	毫米	单一压力等级	L	D	D1	D2	H	乙	Z-φd	H
1/2”	15	150L乙	108	90	60.5	35	169	12	4-16	125
1/2”	15	10-k	108	95	70	52	169	12	4-15	125
3/4”	20	150L乙	117	100	70	43	180	13.5	4-16	125
3/4”	20	10-k	117	100	75	58	180	14	4-15	125
1”	25	150L乙	127	110	79.5	51	190	15	4-16	125
1”	25	10-k	127	125	90	70	190	14	4-19	125
1 _1/2 ”	40	150L乙	165	125	98.5	73	347	18	4-16	180
1 _1/2 ”	40	10-k	165	140	105	85	347	16	4-19	180
2英寸	50	150L乙	203	150	120.5	92	356	19.5	4-19	180
2英寸	50	10-k	203	155	120	100	356	16	4-19	180
2 _1/2 ”	65	150L乙	216	180	139.5	105	381	23	4-19	240
2 _1/2 ”	65	10-k	216	175	140	120	381	18	4-19	240
3英寸	80	150L乙	241	190	152.5	127	413	24.5	4-19	280
3英寸	80	10-k	241	185	150	130	413	18	8-19日日日日日日	280
4英寸	100	150L乙	292	230	190.5	157	500	24.5	8-19日日日日日日	280
4英寸	100	10-k	292	210	175	155	500	18	8-19日日日日日日	280
6”	150	150L乙	406	280	241.5	216	656	26	8-22	360
6”	150	10-k	406	280	240	215	656	22	8-23	360
8英寸	200	150L乙	495	345	298.5	270	660	29	8-22	450
8英寸	200	10-k	495	330	290	265	660	22	8-23	450

300磅 dimensions and connection dimensions (mm)

NPS 公称直径		单一压力等级	L	D	D1	D2	H	乙	Z-φd	H
在	毫米	单一压力等级	L	D	D1	D2	H	乙	Z-φd	H
1/2”	15	300磅	152	95	66.5	35	190	15	4-16	125
1/2”	15	20-k	152	95	70	52	190	14	4-15	125
3/4”	20	300磅	178	115	82.5	43	212	16.5	4-19	125
3/4”	20	20-k	178	100	75	58	212	16	4-15	125
1”	25	300磅	203	125	89	51	231	18	4-19	160
1”	25	20-k	203	125	90	70	231	16	4-19	160
1 _1/2 ”	40	300磅	229	155	114.5	73	391	21.5	4-22	200
1 _1/2 ”	40	20-k	229	140	105	85	391	18	4-19	200
2英寸	50	300磅	267	165	127	92	406	23	8-19日日日日日日	200
2英寸	50	20-k	267	155	120	100	406	18	8-19日日日日日日	200
2 _1/2 ”	65	300磅	292	190	149	105	457	26	8-22	240
2 _1/2 ”	65	20-k	292	175	140	120	457	20	8-0.88	240
3英寸	80	300磅	318	210	168.5	127	470	29	8-22	280
3英寸	80	20-k	318	200	160	135	470	22	8-23	280
4英寸	100	300磅	356	255	200	157	590	32.5	8-22	320
4英寸	100	20-k	356	225	185	160	590	24	8-23	320
6”	150	300磅	444	320	270	216	711	37	12-22日	500
6”	150	20-k	444	305	260	230	711	28	12-25日日日	500
8英寸	200	300磅	559	380	330	270	750	42	12-25日日日	500
8英寸	200	20-k	559	350	305	275	750	30	12-25日日日	500

600磅 dimensions and connection dimensions (mm)

NPS 公称直径		单一压力等级	L	D	D1	D2	H	乙	Z-φd	H
在	毫米	单一压力等级	L	D	D1	D2	H	乙	Z-φd	H
1/2”	15	600磅	165	95	66.5	35	285	21.5	4-16	160
3/4”	20	600磅	190	115	82.5	43	285	23	4-19	160
1”	25	600磅	216	125	89	51	313	24.5	4-19	160
1 _1/2 ”	40	600磅	241	155	114.5	73	365	29.5	4-22	240
2英寸	50	600磅	292	165	127	92	444	32.5	8-19日日日日日日	240
2 _1/2 ”	65	600磅	330	290	149	105	483	36	8-22	240
3英寸	80	600磅	356	210	168	127	533	39	8-22	280
4英寸	100	600磅	432	275	216	157	622	45.5	8-25	360
6”	150	600磅	559	355	292	216	800	55	12-29日	500
8英寸	200	600磅	660	420	349	270	927	63	12-32	500
