过滤器是工业生产中不可缺少的管道设备。安装在管道上时，可以去除流体中的固体杂质，使机器设备（包括压缩机、泵等）和仪表正常工作和运行，实现工艺稳定，保证安全生产。此外，它们对于提高产品质量也具有重要意义。
尺寸：NPS 2"~24"
压力：150-2500LB（1000PSI-6000PSI）
材质：WCB、WCA、WCC、WC6、WC9、LCB、LCC、C5、C12、CF8、CF8M、CF3、CF3M、CF8C、CN7M
设计与制造：ASME B16.34
结构长度：API B16.10、NE558(DIN 3202)
法兰端：ASME B16.5，(DIN 2501)
对焊端：ASME B16.25
压力-温度基准：ASME B16.34
测试和检验：API598

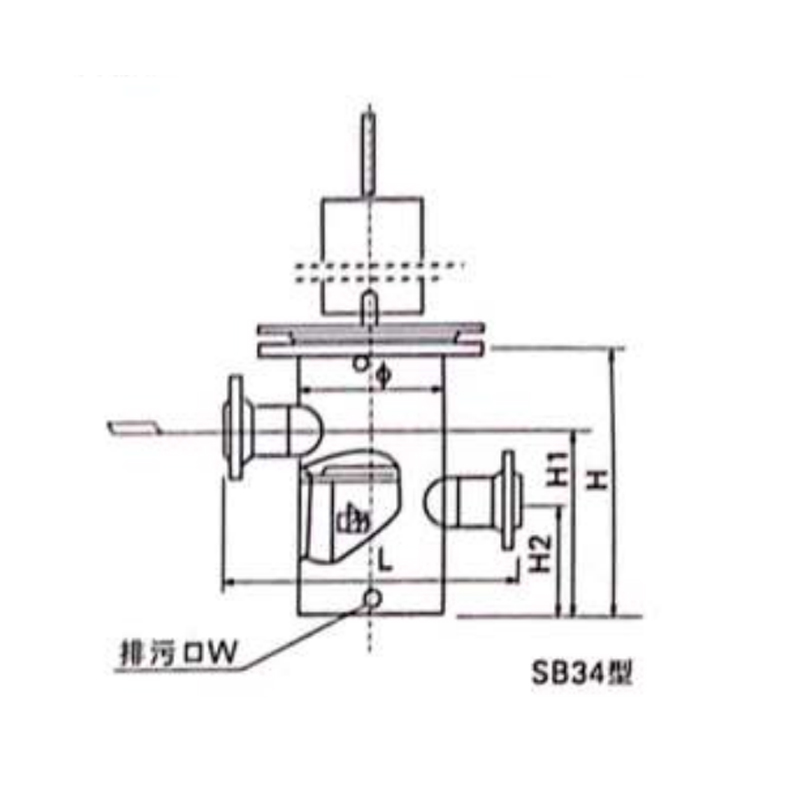

主要连接尺寸
| 公称直径(DN) | φ | L | H | H1 | 氢2 | 瓦 |
| 20/25 | 76 | 220 | 280 | 180 | 110 | 1/2 |
| 32 | 76 | 220 | 285 | 180 | 110 | 1/2 |
| 40 | 108 | 260 | 340 | 220 | 120 | 1/2 |
| 50 | 108 | 260 | 340 | 220 | 120 | 1/2 |
| 65 | 140 | 330 | 400 | 270 | 160 | 1/2 |
| 80 | 168 | 340 | 460 | 320 | 180 | 1/2 |
| 100 | 219 | 420 | 550 | 390 | 220 | 3/4 |
| 125 | 273 | 480 | 630 | 450 | 260 | 3/4 |
| 150 | 273 | 500 | 720 | 530 | 310 | 3/4 |
| 200 | 325 | 560 | 900 | 670 | 390 | 3/4 |
| 250 | 426 | 660 | 1070 | 800 | 480 | 3/4 |
| 300 | 478 | 750 | 1360 | 1040 | 540 | |
| 350 | 500 | 800 | 1430 | 1070 | 570 | |
| 400 | 530 | 850 | 1500 | 1100 | 600 | |
| 450 | 580 | 940 | 1550 | 1150 | 620 | |
| 500 | 630 | 1050 | 1600 | 1200 | 640 | |
| 600 | 800 | 1380 | 2000 | 1300 | 700 |
